Gamry eQCM 15M
Gamry eQCM 15M

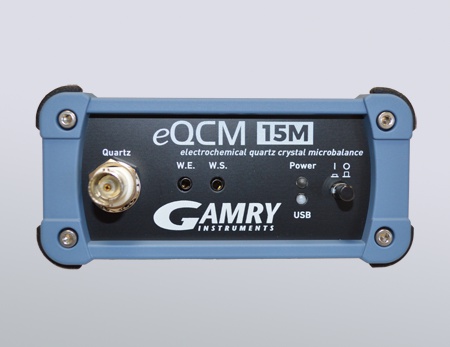

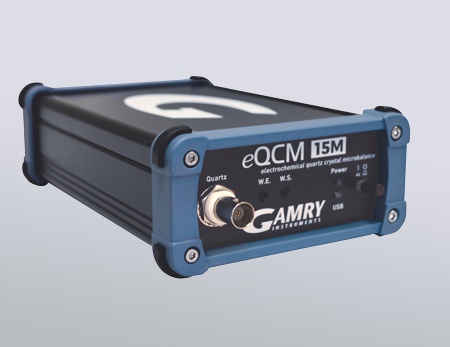

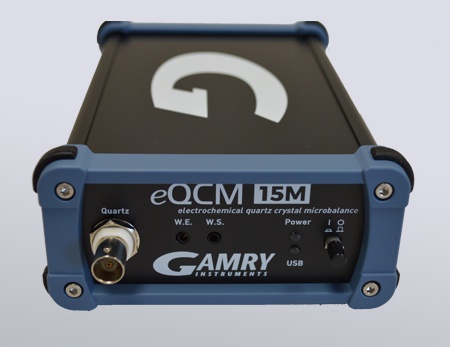

Die eQCM 15M Quarzmikrowaage von Gamry kann in einem sehr weiten Resonanzfrequenzbereich vielseitig in Messzellen mit verschiedenen Haltern und Quarzen für viele Applikationen mit hoher Informationsdichte eingesetzt werden.Nachdem man einen Quarz in seine spezifische Resonanzschwingung zwischen 1 MHz und 15 MHz versetzt hat, kann die Impedanz analysierende eQCM 15M von Gamry neben fmin und fmax die Serien- (fs) und die Parallelresonanzfrequenz (fp) sowie auch die Dissipation D (QCM-D) messen.
Produktbeschreibung
Die eQCM 15M von Gamry kann sowohl als eigenständige Quarzmikrowaage oder als elektrochemische Quarzmikrowaage in Verbindung mit einem Gamry Potentiostat/Galvanostat/ZRA betrieben werden.
Die Synchronisation der Datenaufnahme zwischen Gamry eQCM15M und Gamry Potentiostat/Galvanostat/ZRA erfolgt über die Gamry Software „Resonator“. Auf diese Weise können Sie fmin, fmax, fs und fp oder auch die Dissipation D sowie Strom / Spannung durch die synchronisierte Nachverfolgung in Beziehung setzten und Massenänderungen dem Potential und dem dabei geflossenem Strom zuordnen. Davon profitieren beispielsweise Applikationen wie die Untersuchung zur Elektropolymerisation sowie galvanische Metallabscheidungen und -auflösungen, die Weiterentwicklung von Li+-Einlagerungsmaterialien für Li-Ionen-Akkumulatoren, Ionenbeweglichkeitsstudien in Elektrolyten zur Weiterentwicklung von Superkondensatoren sowie Korrosion- und Inhibitorstudien.
Die jetzt auch verfügbare Dissipation-Auswertung ermöglicht Aussagen zur Änderung der Viskoelastizität der Schicht auf dem Quarz und damit Rückschlüsse auf Konfigurationsänderungen, Quellverhalten durch Wasseraufnahme und weitere Änderungen der physikalischen Eigenschaften.
Durch die möglichen hohe Anregungsamplituden des Quarzes können selbst in stark dämpfenden Medien, wie zum Beispiel ionischen Flüssigkeiten oder anderen Medien hoher Viskosität, aussagekräftige Experimente durchgeführt werden. Mit der Dissipation-Auswertung können Grenzflächenphänomene noch besser erforscht werden und die vielseitig einsetzbare eQCM 15M Quarzmikrowaage von Gamry bietet damit ein analytisch wertvolles Zusatzwerkzeug zu den elektrochemischen Messsystemen.
Downloads
Videos
eQCM - Electrochemical Quartz Crystal MicrobalanceSpezifikationen
11.5 (B) x 8 (H) x 17.5 (T)
SYSTEM
Frequenzbereich: 1 MHz – 15 MHz
Frequenzauflösung: 20 mHz
Temperatureinsatzbereich: 0°C – 45°C
Luftfeuchtigkeitseinsatzbereich: 90% (nicht kondensierend)
ERDUNG
Schwebende Masse / Erdung über das Gehäuse optional möglich
Optionen und Zubehör

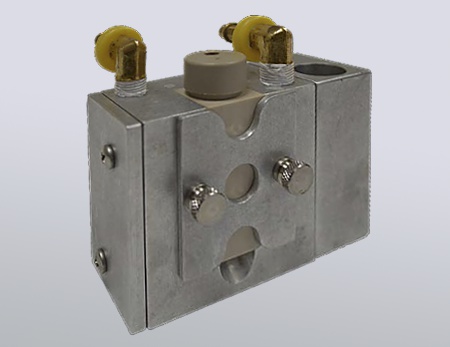

Messzellen und Zubehör:
• Interface 1000 Potentiostat/Galvanostat/ZRA
• Interface 1010 Potentiostat/Galvanostat/ZRA
• Reference 600 Potentiostat/Galvanostat/ZRA
• Reference 600+ Potentiostat/Galvanostat/ZRA
• Reference 620 Potentiostat/Galvanostat/ZRA
• Reference 3000 (AE) Potentiostat/Galvanostat/ZRA
• Flow Modul Option
• 5 MHz Au Coated Quartz Crystal, Wrap-around electrodes, qty 5
• 5 MHz C Coated Quartz Crystal, Wrap-around electrodes, qty 5
• 5 MHz Ti Coated Quartz Crystal, Wrap-around electrodes, qty 5
• 5 MHz Pt Coated Quartz Crystal, Wrap-around electrodes, qty 5
• 5 MHz Cu Coated Quartz Crystal, Wrap-around electrodes, qty 5
Applikationen
• Kalibrierung eines mit Gold beschichteten Quarzkristalls
• Grundlagen einer Quarzkristall-Mikrowaage
• Messung oberflächenbezogener Ströme mittels digitaler Treppen-Voltammetrie
• Charakterisierung eines Superkondensators mittels einer elektrochemischen Quarzkristall-Mikrowaage
• Versuche mit zwei, drei und vier Elektroden
• Grundlagen der iR-Kompensation
• Überwachung des schichtweisen Aufbaus von Polyelektrolytfilmen mithilfe einer Quarzkristall-Mikrowaage
• EQCM-Untersuchungen an einem dünnen Polymerfilm
